SC Structures

結構分析軟體 –SC Structures 採用Siemens NX Nastran 求解核心,為Simcenter 主力結構分析軟體,讓用戶能在一個分析環境中解決多種應力分析問題。

SC Strucutres

應力分析軟體/ 結構分析軟體

結構分析軟體-SC Structures (Simcenter 3D Structures)採用Siemens NX Nastran 求解核心,Nastran 為全球公認高精度與市占率最高的有限元素分析軟體,除了NASTRAN 線性靜態分析外,NX Nastran 進階非線性也包含隱式非線性求解器 (Implicit Non-linear Solver) 與顯式非線性求解器 (Explicit Non-linear Solver) 分析複雜的結構應力問題,例如: 非線性的機構卡合分析,或是衝擊分析(Shock Analysis)、落下分析 (Drop Test Simulation)。另外也包含震動、耐久疲勞、震動聲學等分析能力。

軟體最大的特點在於CAD與CAE融合於同一個環境,利用最新技術 Simcenter 3D平台,用戶可以快速地達到設計與分析一體化。市面上的CAE軟體大都是獨立於CAD之外,導致應力分析的設計變更相當的困難,機構工程師往往需要透過兩套工具 (CAD軟體與CAE軟體) 往復的來回進行設計與CAE分析,導致分析與設計工作不同步,耗費大量的時間。SC Structures 進行結構分析革命性的改變機構設計工作,工程師可以快速地進行設計工作同步CAE分析工作,軟體甚至內建免費的CAE最佳化工具,讓電腦AI幫用戶找到最佳的設計,這是一款相當革命性的CAE結構分析軟體。

結構分析軟體

Linear Analysis / 線性分析

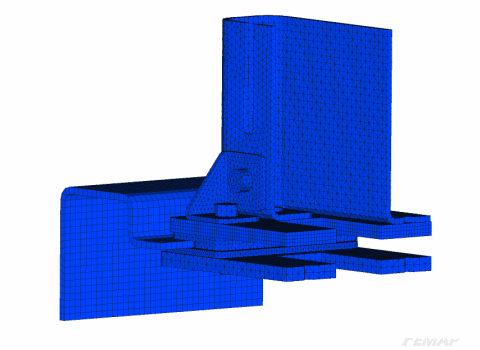

利用SC Engineering Desktop 工程桌面特性,用戶不須煩惱複雜的有限元素設定流程,全圖形化的介面即可操作NX Nastran 線性分析求解,包含靜態分析 (Static Analysis)、自然頻率震動模態分析 (Normal modes)、挫曲(buckling)與多組件接觸分析 (Linear Contact) 等功能。用戶可以快速設計變更後得到模擬數據,進而找到優化設計。

Non-linear Analysis / 非線性分析

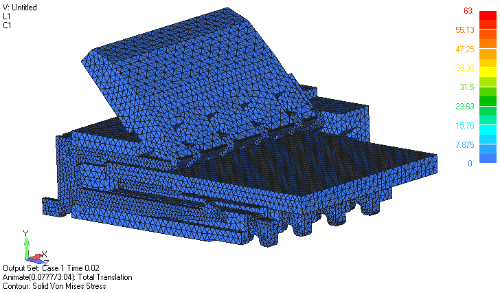

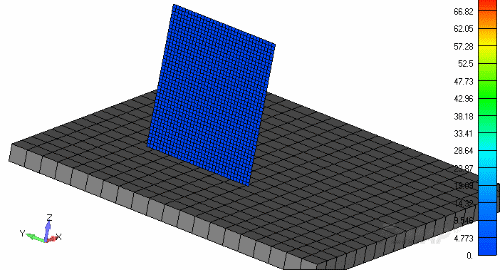

非線性分析更是SC Structures 優異的功能,各種不穩定結構、非線性的卡合、落下、衝擊等模擬都可以利用SC Structures 的非線性能力進行解算。NASTRAN SOL 601 求解器可以針對隱式 (Implicit Non-linear )非線性分析求解,這類問題包含典型的邊界非線性問題,如: 連接器卡合、插拔力、彈片不回彈量計算等。或是材料非線性例如橡膠變形等分析問題。 SC Structure 提供優異的收斂計算與強大的接觸分析計算能力。NASTRAN SOL 701 求解器可以針對隱式 (Explicit Non-linear )非線性問題求解,這類問題如: 落下測試分析(Drop test Simulation)、落球測試分析等。

Structural dynamics / 結構振動分析

另外,針對各種結構震動分析,SC Strucutres提供全方位的結構動力學解決方案,包括瞬態 (transient),頻率 (frequency,),隨機載荷(random loading )和衝擊響應(shock response)。 通過創新工具,用戶可以交互式評估結構模型的動態強制響應,並以圖形方式快速查看結果。
