SC Acoustics

SC Acoustics 噪音分析軟體/音場模擬軟體能解決結構震動與流體噪音等多種分析能力。

SC Acoustics 介紹

音場模擬軟體 / 噪音分析軟體

SC Acoustic (Simcenter 3D Acoustic) 噪音分析軟體/ 音場模擬軟體具有傳統聲學建模工具無可比擬的CAD準備功能,其同步建模技術可對任何 CAD 進行直接且不基於建模歷史的編輯功能。此外,CAD/CAE關聯功能可自動將設計變更直接推送到分析模型中,因而不必在每次設計變更時進行耗時的模型重建工作。

SC Acoustic 噪音分析 / 音場模擬軟體是運用邊界元素法(BEM)和有限元素法(FEM),來解決內場和外場的聲學分析問題。另外利用NX Nastran求解器的自動匹配層 (AML)技術,用於外部聲場輻射分析的最佳方案,同時也能針對吸音材質做精確地建模分析。

噪音分析軟體

噪音分析邊界元素法 (BEM)

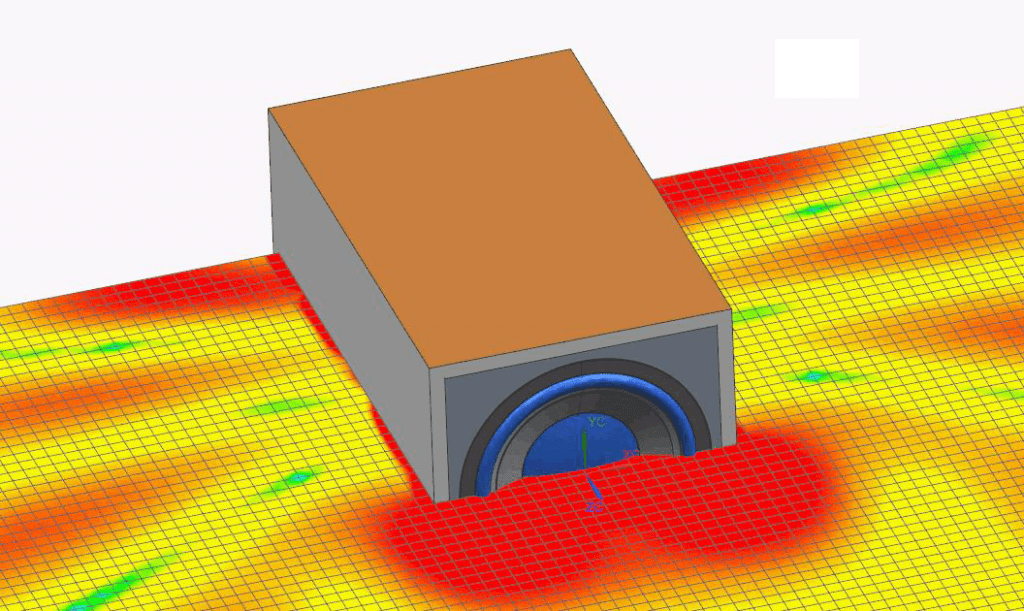

噪音分析邊界元素法 (BEM) 只需要幾何體的外表面網格,因此有助於簡化外部聲學仿真。 這不僅簡化了建模過程,還降低了仿真模型中的自由度,使分析過程變得更輕鬆。

SC Acoustic高效的建模環境與聲學邊界元法 (BEM) 完美結合,能夠理想解決涉及複雜幾何體的外部聲學問題。

音場模擬軟體

噪音分析-有限元素法(FEM)

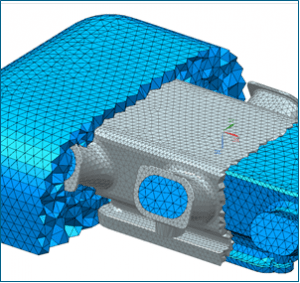

SC Acoustic中用於聲學/噪音分析的有限元法(FEM)除了在解算速度方面更為高效,聲學有限元素法還能夠執行將結構模態和隔音材料考慮在內的聲振耦合分析。 SC Acoustic支援 NX Nastran 解算器的聲學有限元素法,且此方法完全集成到這款解算器中。聲學有限元素法可以用來解決外部或內部聲學問題,通常用於動力系統中進氣系統的噪聲分析。

特點

1.支援邊界元素法(BEM)與有限元素法(FEM)的聲學求解方法

2.同步建模技術可對任何 CAD 進行直接編輯

3.與Simcenter 3D前後處理器完整整合

4. CAD/CAE關聯功能,大幅縮短設計變更的分析流程

5. 可定義吸音材料等多孔材質

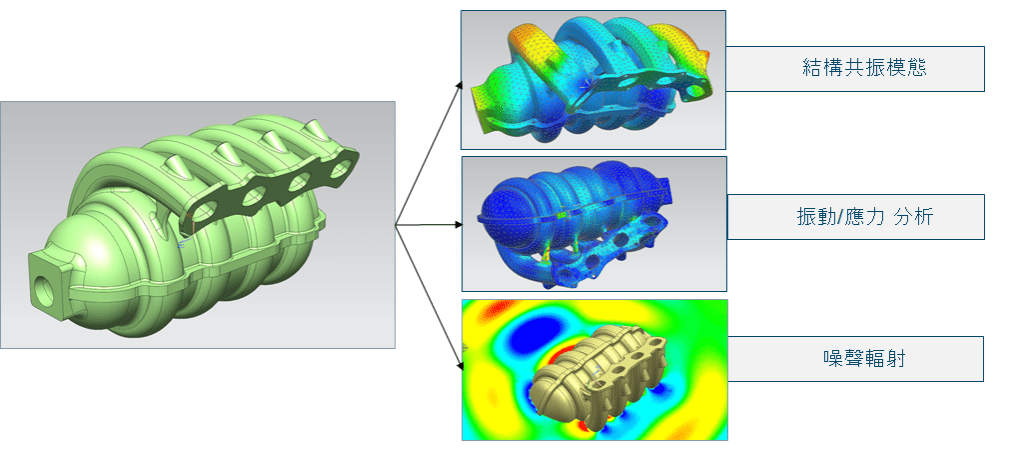

6. 使用同一模型快速檢視噪聲、振動或應力等多重物理場結果
