FDT for FEMAP 軟體介紹
FDT (Fast Drop Test Simulation) 快速掉落測試模擬分析解決對策
FDT快速掉落測試模擬分析解決對策是合研科技研發團隊，針對落下測試模擬 (Drop Test Simulation) 與 落球測試模擬 (Ball Drop Test Simulation) 開發出來的快速解決方案。
將落下測試模擬與落球測試模擬透過SOP的方式，快速的完成用戶於CAE的落下測試與落球測試模擬。

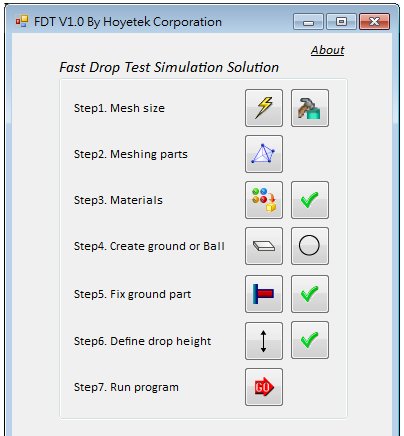

僅需要幾個步驟即可完成落下測試模擬與落球測試模擬
Step1:快速幾何預先處理:系統會去除極小的面組與線段，讓網格可快速產生。
Step2:網格自動產生:全選所有Parts一次產生最適當網格，無需再行設定網格種類等繁雜設定。
Step3:材質設定: 新增材質色塊，輕鬆定義材料材質 。
Step4:獨家六面體落球自動產生器與六面體地板自動產生器：僅需要給定重力方向，並選擇擊球點，FDT自動產生公規落球，並劃分六面體網格。地板自動產生器中，系統會計算PARTS最低點產生六面體地板，不用擔心模型旋轉導致地板難以建構問題，無需要再行設定材質。
Step5:地板固定:指定地板，自動給定六個自由度固定。
Step6:落下高度設定: 直接給定落下高度，系統會換算成落下速度進行模擬。
Step7: 串接NX Nastran或是可以透過FEMAP串接ABAQUS、ANSYS等其他求解器軟體進行計算。
落球測試模擬-線上DEMO
優勢:
– 快速建構直徑5cm 落球
– 輕易指定落球的撞擊位置
– 系統自動給定鋼球材質與六面體網格
– 快速完成地板建構
– 直接指定落下高度與落球高度
– 可以串接市面上各種CAE求解器
