SC Engineering Desktop

SC工程桌面為Simcenter 3D前後處理器,CAD與CAE融合成一體,提供CAE建模、CAD模型簡化,整合多種求解能力,在同一介面完成設計與分析工作。

SC Engineering Desktop / 工程桌面CAE前後處理介紹

前身為NX CAE前後處理器,Siemens 發展Simcenter 3D 系列,將NX CAE前後處理器獨立,稱為SC Engineering Desktop為CAE前後處理器,提供CAE建模、CAD模型簡化,CAE設定與結果讀取,最大特點在於可以講CAD與CAE整合於同樣的環境中,這樣的好處可以大幅縮短CAE使用者於前處理上的困擾,例如: CAD破面處理、CAD的特徵簡化、不良網格的修正、網格的優化處理。這些前處理的工作佔據了使用者80%的時間,SC 強健的前後處理技術可以大幅所短70%CAE的工作時間,這是市面上CAE軟體無法比擬的。

同步化網格 ->CAD設變CAE網格立即更新

豐富的建模功能用於 0D、1D、2D 和 3D 單元的自動與手動網格劃分,還包括眾多載荷與邊界條件的應用方法。 Simcenter 的集成環境之所以與眾不同,是因為它將分析模型與其幾何模型關聯起來。 用戶定義的幾何體編輯、網格和邊界條件都與基礎設計相關聯。 設計幾何模型變更時,Simcenter 將保持現有的分析幾何模型、網格、載荷與邊界條件,並根據需要對它們進行快速更新,從而不再需要您重新創建分析模型。 這種方法可以大大縮短下游建模時間,從而大量節省了多次設計-分析反覆運算的時間。

CAD幾何簡化與編譯功能-> 快速建構CAE所需要的CAD模型

SC 工程桌面可以讀取任何形式的CAD模型,利用同步建模的CAD技術,讓用戶快速針對沒有特徵的模型,快速達到幾何簡化、破圖修改、設計變更等能力。

單一平台多物理分析->學習一個介面進行多種模擬

另外,獨到的單一平台除了達到CAD與CAE整合之外,所有的操作介面都在於同樣一個平台,不管使用者是要應用結構應力分析、熱流分析、機構運動模擬、複合材料分析、噪音/聲學分析、最佳化分析與多物理耦合模擬分析等,都可以在於同樣的前後處理介面上完成,大幅縮短企業導入上的學習時間

開放架構串接多種CAE軟體

SIMCENTER 3D工程桌面 (前後處理器),可以串接市面上各種CAE軟體,如: 結構分析軟體如ABAQUS、MSC、ANSYS、LS-DYNA、NASTRAN或熱流分析CAE軟體,讓非SIEMENS的用戶也可以達到CAD與CAE整合的效益。

CAE 裝配->彙整多人建構的不同CAE模型

通過產生實體 FE 元件模型並將其連接起來(類似 CAD 裝配體),輕鬆構建和管理大型有限元裝配模型。

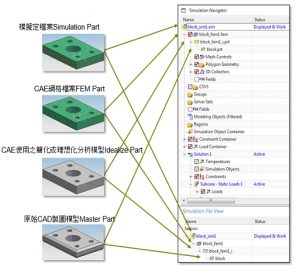

CAE圖文檔案管理

在同樣一個檔案架構下,可以將原始CAD檔案、簡化後的CAE檔案、網格檔案、與邊界條件設定檔案一併儲存,方便使用者日後的檔案管理。

處理功能彙整

在模型上創建結果的節點和單元線圖

-創建標量、向量和張量資料的標記圖(立方體、球體、箭頭和張量符號)

-使用切剖面和切割平面視圖直觀查看結果

-可應用標註方式標註後處理任何物理量

-結果導出EXCEL

-定義和顯示所選節點的結果資料的圖形

-快速自動產生報告

-顯示選項,包括等位元面、流線、輪廓、變形和動畫

-圖形選項,包括 XY 圖、橫條圖、同步的輪廓圖和注釋圖

-匯出選項,包括 HTML、Excel、JPEG、JT、BMP、PNG、TIFF、GIF 和動畫 GIF
