ADINA - 高級有限元素分析 (FEA) 軟體，非線性分析與多物理場模擬

關於 ADINA

ADINA (Automatic Dynamic Incremental Nonlinear Analysis) 是一款功能強大的有限元素分析 (FEA) 軟體，專門用於結構、流體、熱傳遞以及多物理場耦合分析。該軟體最初由 ADINA R & D, Inc. 開發，後來被 Bentley Systems 收購，並整合到其工程模擬解決方案中。

ADINA 被廣泛應用於電子產業、航空航太、汽車工業、土木工程、生物醫學和能源等領域，幫助工程師解決複雜的結構與流體力學問題。

ADINA 可與多種 CAD/CAE 軟體和文件格式整合，如: Femap 與 Simcenter 3D 及各種其他CAE軟體，提升模擬流程的靈活性和效率。



ADINA 主要模組與功能

  • 1. ADINA 標準版 (Standard Edition)

    • ADINA 用戶界面 (AUI)：提供完整的前處理與後處理工具。

    • ADINA 結構分析 (Structures)：支援線性與非線性分析，適用於大變形、接觸分析、疲勞模擬等應用。

    2. ADINA 高級版 (Advanced Edition)

    • ADINA 熱分析 (Thermal)：支援穩態與瞬態熱傳遞分析，包括傳導、對流與輻射模擬。

    • ADINA 熱-機械耦合 (TMC)：模擬熱與結構之間的相互作用，例如溫度變化導致的應力變化。

    3. ADINA 旗艦版 (Ultimate Edition)

    • ADINA 計算流體力學 (CFD)：用於內部與外部流體模擬，支援湍流、可壓縮流、多相流等。

    • ADINA 流-固耦合 (FSI)：模擬流體與結構的相互作用，適用於航空、汽車、醫療設備等領域。

    • ADINA 多物理場模擬 (Multiphysics)：提供流體、結構、熱傳導與電磁場的整合模擬，實現高度精確的工程計算。

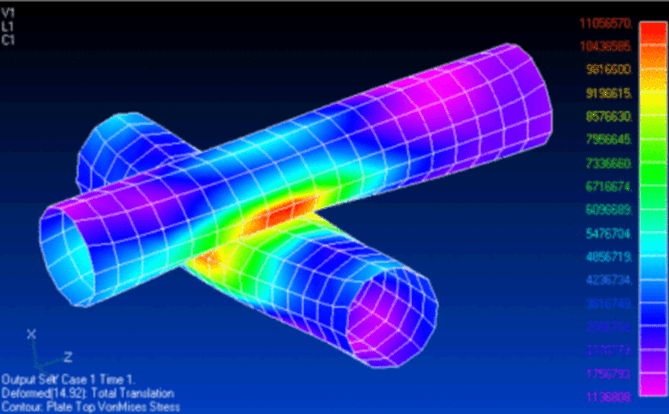

Adina1

ADINA 的非線性分析能力

ADINA 具備強大的非線性分析能力，可處理多種高度非線性問題，包括：

  • 幾何非線性：適用於大變形、大位移、大旋轉問題，如金屬成型、橡膠材料、繩索結構等。

  • 材料非線性：支援彈塑性、黏彈性、超彈性、應變硬化/軟化等行為，模擬橡膠、塑膠、複合材料等。

  • 接觸非線性：提供摩擦、滑動、分離、滲透等問題的建模，適用於機械零件裝配、沖壓、密封件分析。

  • 熱-機械非線性：模擬因熱膨脹與溫度變化導致的應力變化，如焊接、熱應力分析。

  • ADINA 顯式求解器 (EXPLICIT)：專為高速動態問題設計，適用於衝擊、爆炸、掉落測試、碰撞模擬等應用，可有效處理短時間內的動態行為。

這些非線性能力使 ADINA 能夠精確解決複雜的工程問題。

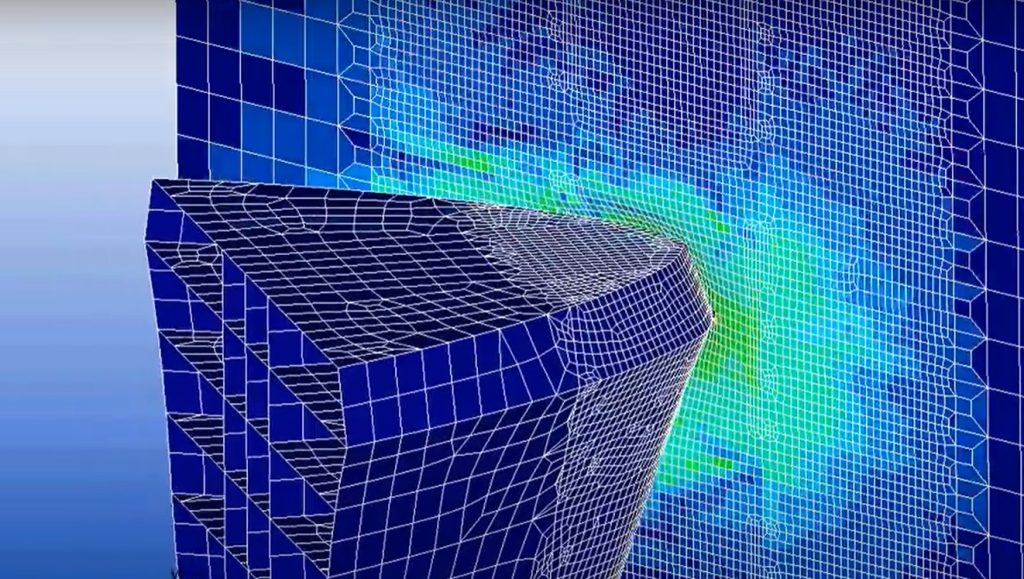

Adina2

ADINA 應用領域

ADINA 被廣泛應用於以下領域：

  • 航空航太：機翼結構分析、飛機動力學模擬。

  • 汽車工業：碰撞測試模擬、引擎冷卻系統分析。

  • 土木與基礎建設：橋梁結構分析、地震工程。

  • 生物力學：植入物設計、人體組織變形模擬。

  • 電子產業：產品結構分析、落下測試模擬、震動分析，適用於電子元件、消費性電子產品的耐用性評估。

  • 能源與製造：核電站安全分析。

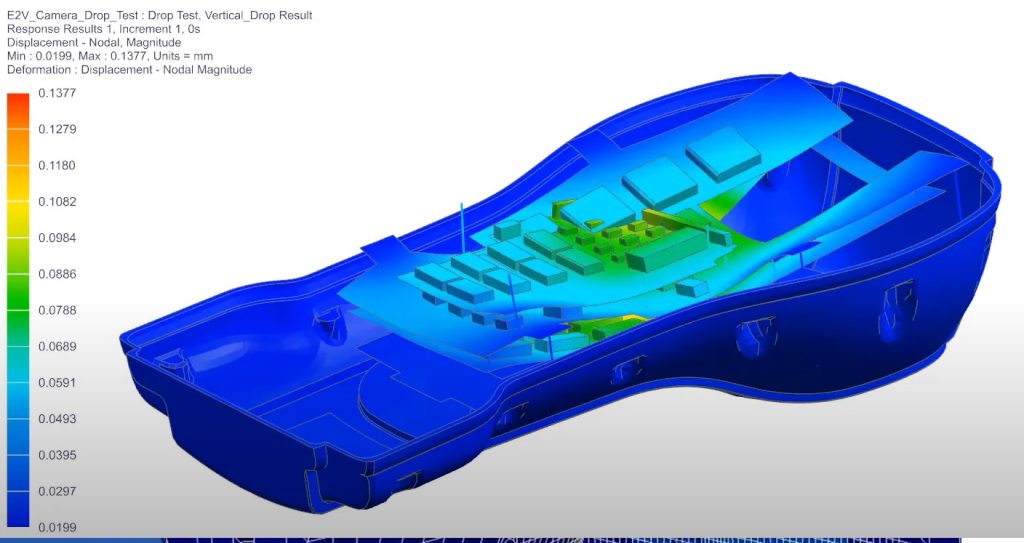

Adina3

立即體驗 Adina

🚀 立即聯繫我們，瞭解 Adina 強大的非線性能力！
