SC ESC (Electronics System Cooling)

熱流分析軟體- SC ESC (Eelectronics System Cooling) 為Simcenter 3D的主力高階熱流分析軟體,前身為I-DEAS ESC / NX ESC,解決市面上各種電子散熱問題。

SC ESC (Electronics System Cooling)-熱流軟體

熱流軟體

熱流軟體– SC ESC (Eelectronics System Cooling) 為電子系統熱流分析軟體,為Simcenter 3D 的主力高階熱流分析軟體,前身為I-DEAS ESC 後續更版為 NX ESC,發展至今已應用於全球業界30年,主要應用於航太、車輛、消費性電子產品等產業的流體力學、空氣動力學、冷卻、散熱等分析。直到SIEMENS 正式將NX CAE更名為Simcenter 3D 後,NX ESC在NX CAE品牌下正式更名為SC ESC ,SC ESC熱流分析最大的效益即是使用者可以針對複雜的幾何造型進行熱流分析,透過Simcenter 3D平台真正實現設計與分析同步。

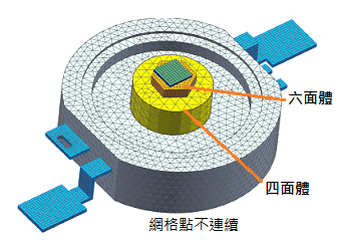

不共點混合網格-> 加速建模速度

SC ESC網格以CAD模型為基礎,無須重新建構3D模型即可在實體上建構網格。四面體(Tetrahedral Mesh )、六面體(Hexahedral Mesh)以及2D薄殼網格(Shell Mesh)、1D樑元素(Beam Element)等多種網格功能可供混合搭配運用,各零件、流體間網格結點不需設定共點也能做熱交換運算。由於以上兩項特性,使得熱流模擬時所需的網格數目較其他熱流分析軟體減少約20~50%的網格數目

熱流軟體

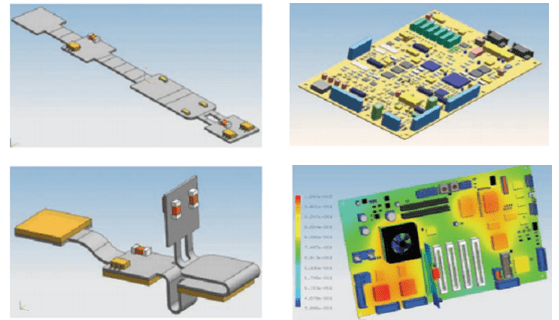

整合ECAD

SC ESC-熱流軟體-內建PCB.excahange 功能,可以讀取各類ECAD檔案,達到ECAD與MCAD雙向溝通,包含傳統PCB資訊,也包含軟式電路板資訊,讓使用者快速進行熱流分析建模。

熱流分析軟體

整合各種MCAD檔案->一鍵更新CAD設計變更模擬

透過前後處理Simcenter 3D 的 SC 工程桌面,可充分讀取市面上各種CAD系統,並且能修改各種格式CAD檔案達到,雙向CAD與CAE同步,設計變更後的新幾何不需重新設定,一鍵就能將原先的邊界條件與網格套用到新的圖形上。

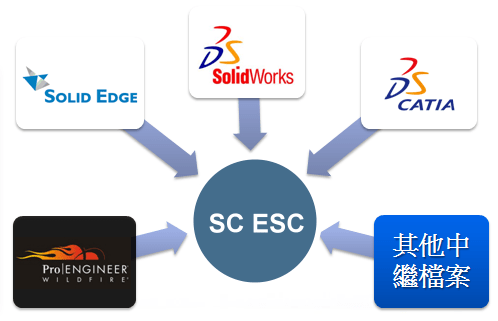

支援多種CAD軟體

不同於其他熱流分析軟體,SC ESC 可以充分與CAD軟體整合。透過SC工程桌面,可直接開啟多數CAD圖檔如: Solid Edge、Solid Works、Pro/E (Creo) 、Auto Cad、CATIA 減少使用其他工具轉檔的時間。特殊的同步建模工具方便CAE工程師輕鬆優化完全無特徵的模擬用圖形、甚至於分析後可直接在NX中進行設計變更。

模擬複雜模型

SC ESC 較市面上軟體更適合處理複雜幾何外型熱流模擬,包含車燈、閥門、複雜系統等。

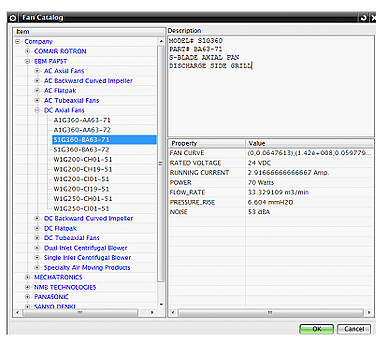

豐富電子元件資料庫

針對電子元件與應用,系統內建超過1000組知名廠商的風扇數據(風機曲線資料庫)、自動調溫器、主動加熱控制、風扇控制、PID致冷晶片控制。

幾何最佳化熱流分析

透過SC OPT. 用戶可以透過電腦優化引擎同步化CAD,讓使用者於短時間達到CAE最佳化設計。
