SC Composite Analysis

為複合材CAE分析軟體,提供複合材建模、纖維排向預估、疊層分析等,並可以充分整合各種CAE軟體,完成複合材CAE工作。

SC Composite Analysis 介紹

複合材強度分析 / 複合材CAE分析軟體

SC  Composite Analysis 複合材CAE分析軟體,提供複材建模、複材排向預估、工程圖展開以及模擬驗證等功能,能夠讓您在開發複合材料產品研發上,提供複合材強度分析。不同於其他複合材料CAE軟體僅能針對複合材料做CAE分析,SC  Composite Analysis  可以無縫連接複合材料設計、分析、製造軟體。大大加快模擬層合複合材料的整個過程。 於複合材料設計與製造,您可以在 Fibersim 中輕鬆完成專業複合材料建模完成設計工作,CAE分析求解器可以使用 NX Nastran 和 LMS Samcef 解算器輕鬆完成複合材料分析。此外也可以將CAE的設定檔案轉出至 Abaqus、Ansys 和 MSC Nastran 等外部求解器進行分析。

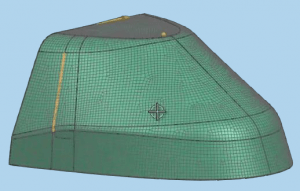

複合材料CAE建模

疊層建模方式

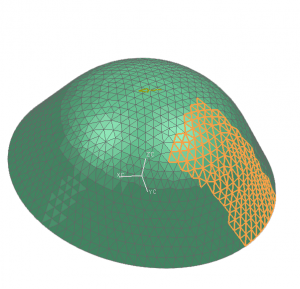

-Zone-based 基於區域建模

複合材CAE

疊層建模方式

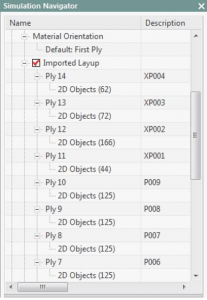

Ply-based 基於鋪層建模

複合材強度分析

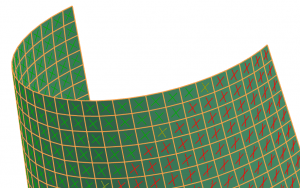

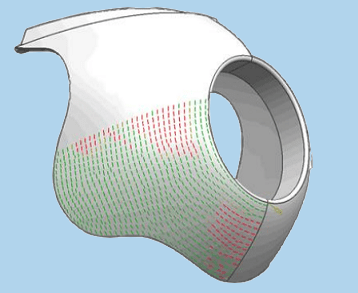

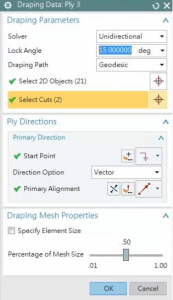

疊舖疊(Draping)

為計算纖維排向在曲面上的改變,可對應不同的布料特性進行計算:

  • 單方向Unidirectional
  • 編織Woven
  • 投影法Projection

複合材料設計-分析一體化

  • 完全支援CAD複合材料設計軟體Fibersim、CATIA、同步化CAD複合材料設計與CAE分析
  • 鋪層、區域、纖維角度、面積等設計改變,CAE同步更新。

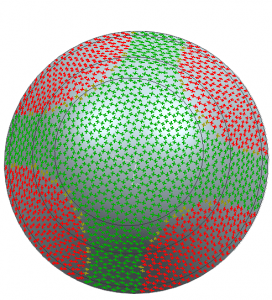

預測製造可行性

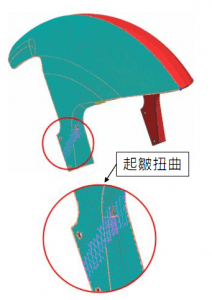

在舖疊(Draping)計算之後,會顯示布料起皺的位置以及排向偏差過大的區域,工程師可透過這些提示進行料布剪裁或拼接,解決起皺與排向角度偏差的問題。

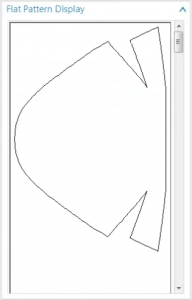

疊層展開

剪裁(Cut)功能可針對布料起皺或排向差異大的位置進行布料裁剪,解決製造問題,同時平面展開圖(FlatPattern)亦可顯示剪裁後的圖面,直接交付製造。

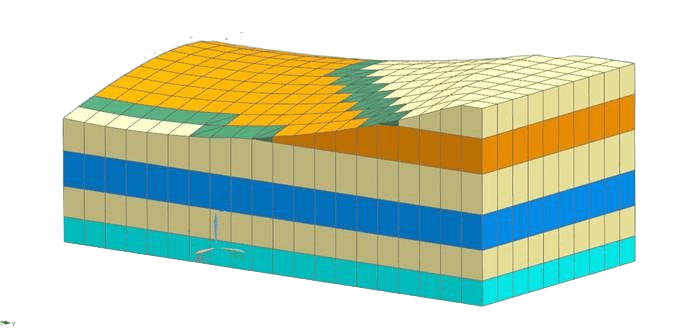

實體疊層建模

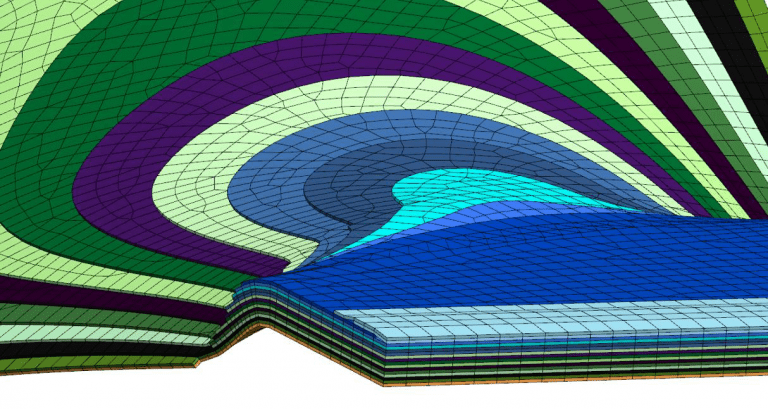

拉伸2D網格成為3D疊層網格

  • 由2D疊層網格直接拉伸變成3D疊層網格
  • 每一疊層皆成為實體的3D網格
  • 在不同厚度的疊層位置會自動創建過渡區
  • 可自定義外表切面的斜度變換

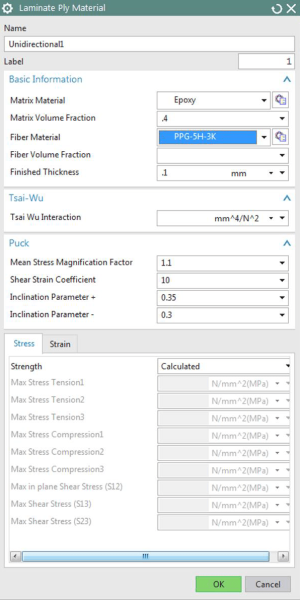

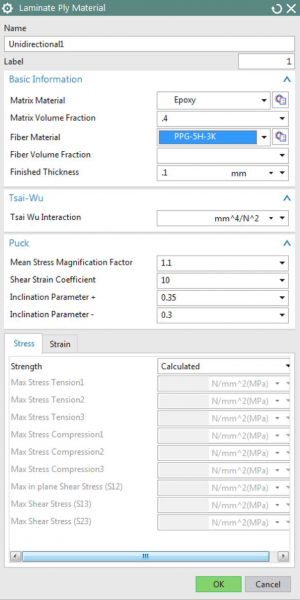

複合材料材質參數估算

可由纖維(Fiber)與樹酯(Matrix)的組成比例不同,計算出複合的材質特性。支援的材質型態包含:

  • 夾芯Core
  • 單向纖維Unidirectional Fiber
  • 編織纖維Woven fiber
  • 顆粒纖維Particulate Fiber
  • 隨機短纖Randomly Short Fiber
SC-LC-14

前處理建模顯示能力

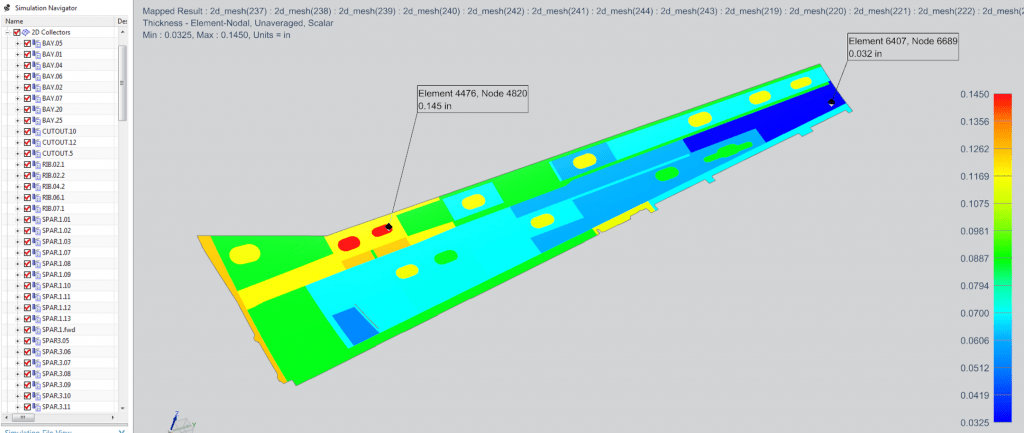

以色階圖顯示不同的疊層厚度

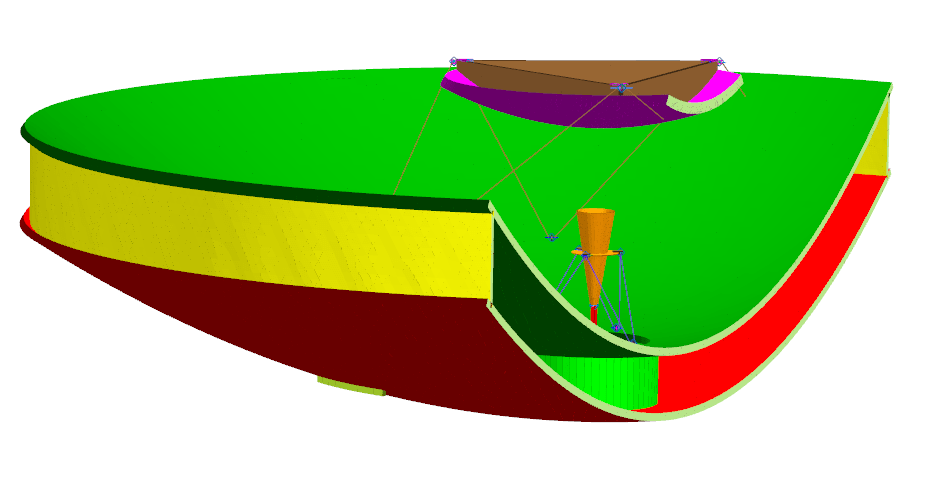

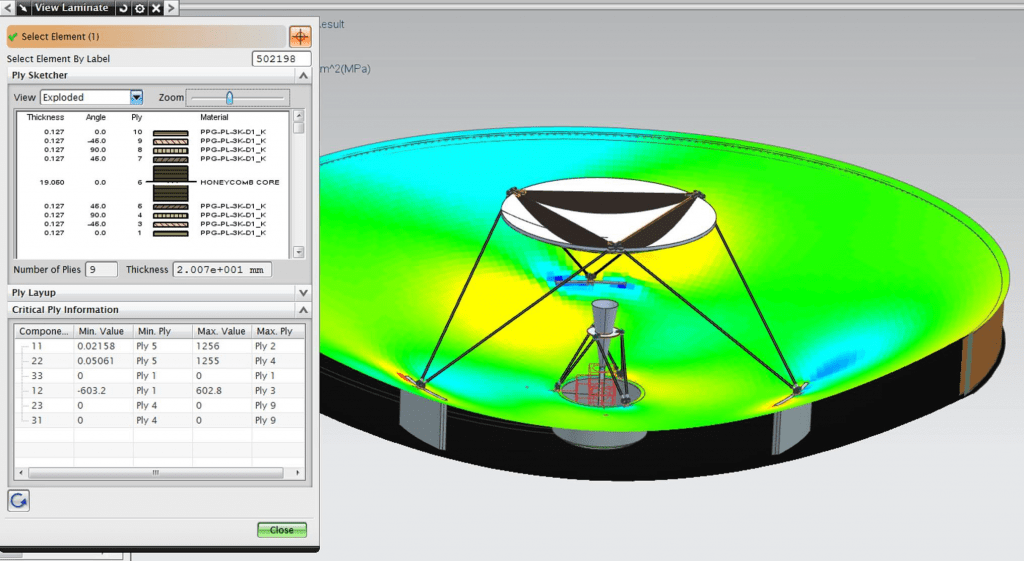

疊層示意圖:詳細的疊層資訊,包含使用材料、厚度、角度。
顯示疊層厚度剖面圖,並可自定義疊層起始的參照位置
複合材料前處理顯示功能展示

整合複合材料設計軟體 / 達到CAD同步CAE

透過整合FIBERSIM,用戶可以達到雙向CAD同步CAE整合,也就是鋪層、角度、材料、疊層面積等各種設計參數改變,CAE分析模型同步設計變更。
