NX Nastran

結構應力分析軟體

NX Nastran 為專業的結構應力分析軟體,其求解核心Nastran 為美國太空總署NASA所研發,經過40幾年的發展,不僅在於運算結果精準度,與數據格式都已經成為國際公認的CAE標準。而NX Nastran目前為美國政府認可的商業Nastran版本,廣泛應用於各個領域,前後處理可以應用 Simcenter Engineering Desktop (NX CAE) 或是 FEMAP,分別適合設計工程師與分析工程師,為市面上廣受用戶使用的結構應力分析軟體。

NX Nastran 基本模組

基包括一套完整的線性靜態分析、模態、挫屈分析和基本非線性等功能。其分析功能包括:

– 線性靜態分析(包含重力影響)
– 自然頻率分析
– 挫屈分析
– 複合材料分析
– 基本熱傳
– 基本非線性分析

應力分析軟體

非線性分析 Nonlinear Analysis

進階非線性解決方案能讓您處理材料非線性、邊界非線性與幾何非線性(即大變形理論)等非線性分析模型。進階非線性求解器為SIEMENS與ADINA Inc. 合作開發的高階求解器,含隱式求解法Nastran SOL 601(Implicit FEA) 與顯式求解法(Explicit FEA)的Nastran SOL 701。
支援的分析類型有:
–隱式靜態分析
–隱式動態分析
–顯示動態分析
非線性Nastran SOL 601 適用於各種靜態或是長時間的非線性分析,包含組件卡合力或是組件接觸破壞分析。非線性Nastran 701適用於各種短暫時間的應力分析與結構分析,如落下測試模擬 (Drop Test Simulation)、衝擊分析 (Shock Test Simulation)、落球測試模擬 (Ball Srop test Simulation) 等。



應力分析軟體

震動響應分析 Structure Dynamics

震動響應分析可在時間域和頻率域內。結構動力學分析是軟體的強項之一,方法有直接積分法和模態疊加法,可考慮各種阻尼效應的作用。
主要分析類型有:
– 頻率響應分析
– 瞬態響應分析
– 隨機振動分析
– 衝擊反應譜響應分析

結構分析軟體

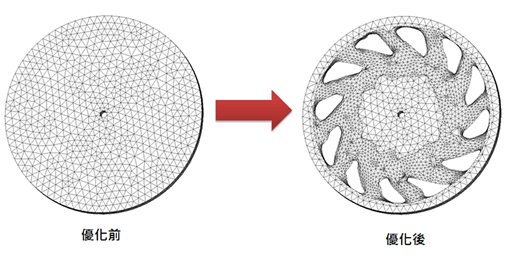

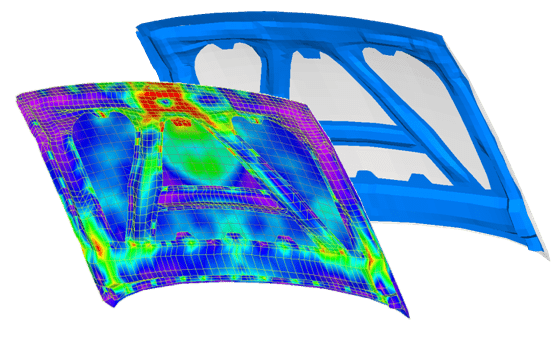

拓樸優化 Topology Optimization

可以利用拓樸優化達到產品輕量化,有助於在產品設計前期,提供適當的設計外型。

強大的非線性能力

強大的接觸非線性分析能力

進階非線性功能提供了完整的接觸分析能力,如滑動接觸、膠合等常用的接觸分析,展現了比市面上任何系統更強大的收斂能力。

優異的非線性收斂性與收斂速度
提供了多種設定,解決如不穩定結構、大量接觸等問題,透過多核心併行計算,比市面上有限元素系求解器有更優越的能力。

非線性應用

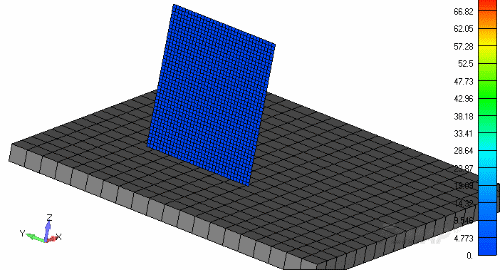

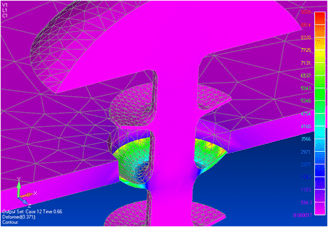

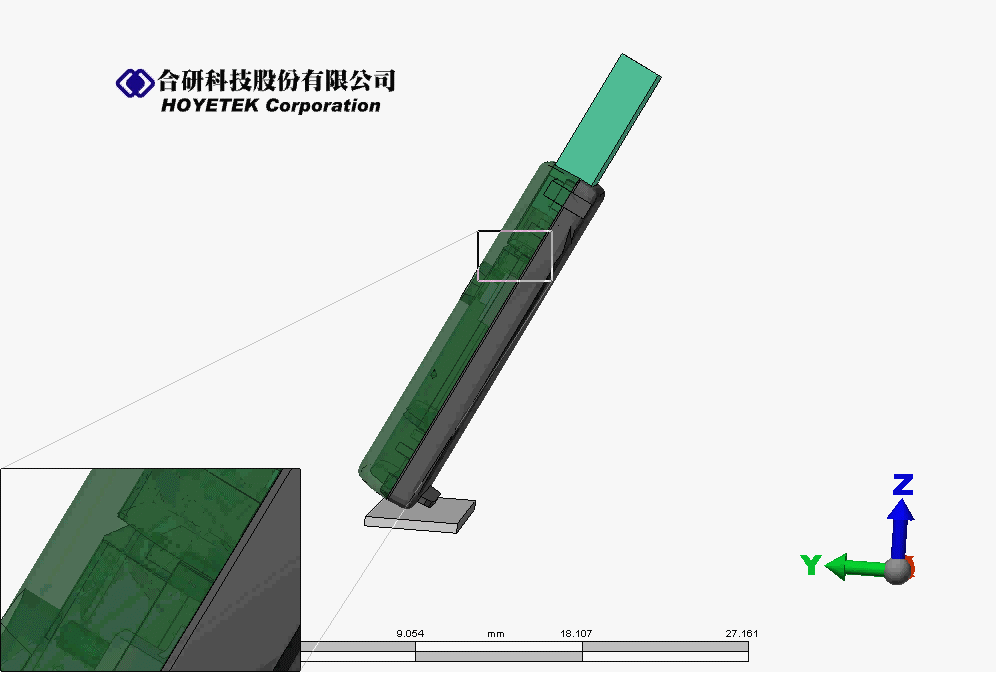

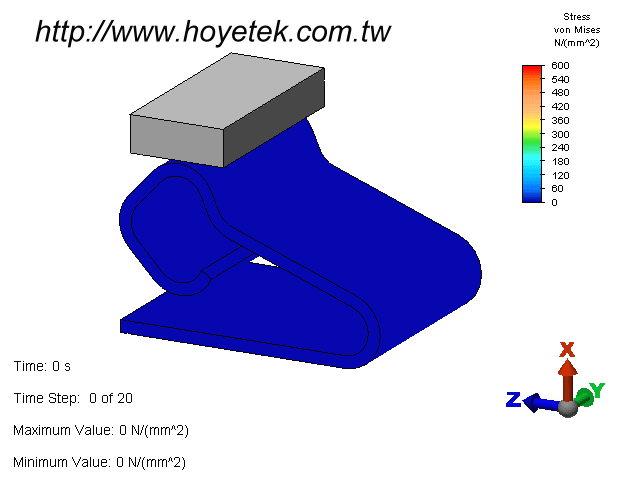

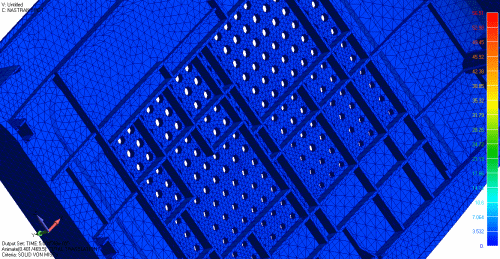

掉落測試 (Drop test) 、落球測試 (Ball Drop)、衝擊分析 (Shock test)、包材分析、卡合分析、橡膠變形分析、接觸分析、各種幾何、材料、邊界非線性應用。

成功案例

國內有超過上百間大廠使用,包含APPLE、FOXCONN、ACER、WISTRON、LITE-ON、工研院、中科院、台船等大廠使用。
