Tecnomatix Variation Analysis / VSA​ software ​公差分析軟體

Tecnomatix Variation Analysis / VSA software 是一套強大的公差分析軟體,他能準確的預測產品在設計、生產、組裝時產生的誤差值與產生位置。VSA能幫助減少產品製造誤差所產生的負面影響。於圖面上設計過程中,提前模擬產品組裝後的情形,計算未來產品大量製造後的良率。不同於一般市面上1D的公差分析軟體,VSA 是全三維 的3D 公差分析軟體,可將幾何與尺寸公差一併計算,大幅減少使用者需要拉尺寸鏈所導致的計算失真問題,通過計算Key Product Characteristic來獲取CPK值進而提升產品品質與加工精度,解決零組件組裝問題、降低成本與損失。

VSA software 公差分析軟體效益

1. 提早發覺產品設計尺寸問題,降低工程變更需求。
2. 明確標示出3D模型產生尺寸誤差的位置與誤差值。
3. 降低成本、提高產量、縮短設計製造週期。4. 設計驗證、滿足設計規格、降低產品招回風險。

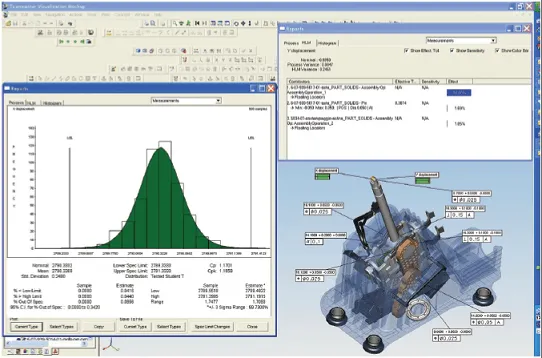

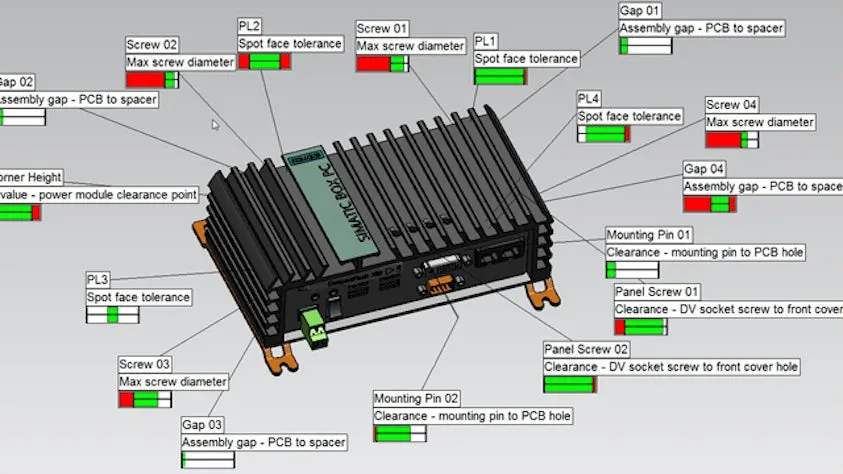

3D 公差分析軟體-VSA-分析結果
3D 公差分析軟體-VSA-分析結果

VSA software 公差分析軟體特色

1. 強大模擬效能,大規模、上千零件數量亦可快速分析計算。
2. 硬體需求量低,一般個人電腦即可操作運行,較其他同類型軟體少70%記憶體消耗量。
3. 支援所有主流CAD系統(NX、CATIA、Pro/E、SolidEdge、SolidWorks)。
4. 與多種工具整合(應力模擬、熱流模擬、運動分析、品保管理、PLM、CAM工具)。
5. 真正三維模擬(3D公差分析模擬)運算,非一般Worst Case、RSS、Modified RSS等一維運算。

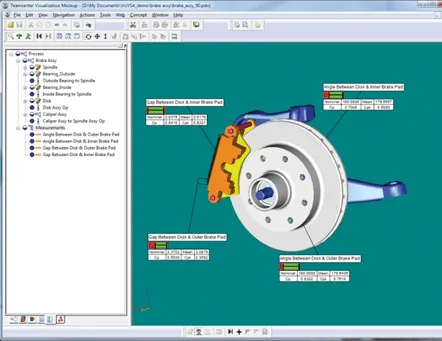

組裝公差分析-VSA
組裝公差分析-VSA

公差分析整合機構運動模擬

VSA 內建強大的機構運動模擬整合公差分析功能,用戶可以透過指定零件的做動行為,並同時給予零件公差設定,透過系統可以進行運動件組裝公差分析,並透過動態件公差模擬功能了解產品在運動過程的三維組裝公差。







公差分析整合結構應力分析

零件的受力變形也會影響到產品的組裝公差,透過VSA 內建整合NX NASTRAN求解器強大的應力分析功能,可以將產品受力變形效應整合零件的公差效應,整併兩者的效應,計算三維組裝公差分析。

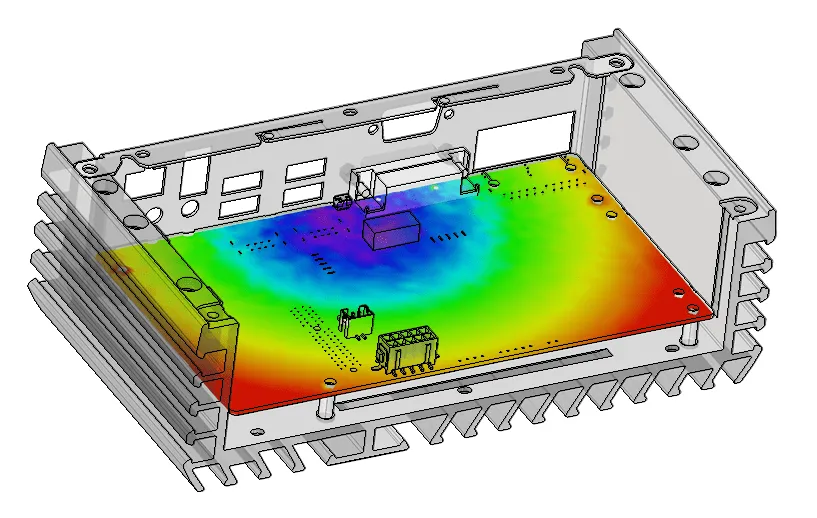

VSA公差分析整合應力
VSA公差分析整合應力

CAD 三維公差標註整合

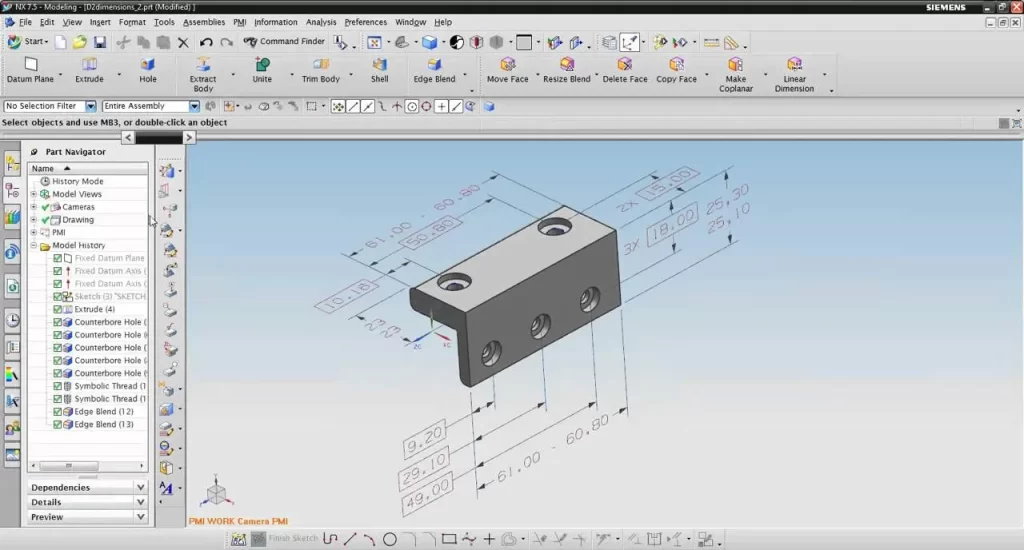

PROE公差分析、CATIA公差分析、NX公差分析、SolidEdge公差的用戶,可以透過SIEMENS JT中繼檔案將各個CAD環境中已經標註好的三維標註導入到VSA 公差分析軟體中。

PMI標註整合公差分析
