Macroflow是一套運算極快速的1D熱流分析軟體,非常適合產品還在概念設計階段時使用,不同於一般常用的CFD分析軟體,Macroflow 採用FNM ( Flow Network Modeling ) 數值模擬方式進行熱流的模擬分析,這樣的優點在於,熱流工程師不需要費心思去建構分析模型,也不需要再去煩惱劃分網格問題以及費時的電腦計算,透過它內建許多流阻元件、建構元件與連結元件,輕輕鬆鬆就能完成設計,並在數秒內就能獲得解答,相當適合於管路流體分析、水冷熱流分析/ 水冷散熱分析或是做伺服器系統熱流分析。

Macroflow 功能說明

系統層級熱流分析

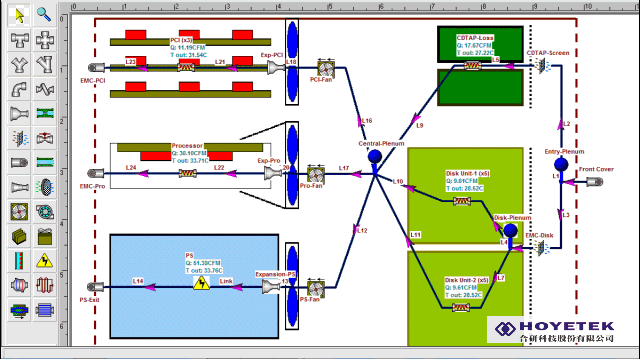

Macroflow使用的方法是將您的系統區分成遮網/散熱孔、風扇、散熱片、電源供應器及卡類等流阻元件,您不需要等待MCAD model建構完成,只需要幾分鐘的時間便可建構好系統網絡,數秒鐘之內便可得到系統操作流量及系統溫度的結果。

元件層級熱流分析

不僅對於系統模擬分析有極大的幫助,Macroflow更對於散熱模組有極大的效益,比方說,使用者使用CFD軟體模擬Thermal Module ,首先使用者必須轉進CAD檔案於CFD軟體內 ,之後於CFD軟體建構網格 、設定參數 、進而求得如下的模擬,若是要分析多組模擬,使用者必須依照同樣的流程重複的進行模擬才能找到最佳的設計,這樣的方法往往需要耗費很多時間,也會面臨網格重新切割的繁雜問題。

​然而一樣的Thermal Module ,在Macroflow就相當簡便了。Macroflow 於系統內建主動式及被動式散熱片模組,使用表單數值方式快速進行散熱片設計,找出最佳的鰭片厚度,透過Macroflow只要短短數分鐘,即可設定好一組散熱鰭片分析,並在極短計算時間內獲得結果。

​Macroflow 僅需不到1秒的時間,便可計算出鰭片厚度對流量、散熱效能影響、風機曲線最佳工作點。以Macroflow 做鰭片散熱設計,在計算時間上比一般CFD軟體快了1500倍,且運算結果相同。

Macroflow-pic-5

Macroflow 軟體特色

重於解決快速分析需求

MacroFlow 的定位介於,簡略的試算表計算與詳細但費時的CFD模擬,它使用流網路建模技術,快速且準確的分析流與熱在電子系統中的分佈。直觀的操作介面、完整且可自定的元件庫、有效率的求解計算,這些特點使MacroFlow 在針對系統級散熱設計擁有方便、快速和準確的優勢。在設計過程中,數以百計的設計方案能夠被非常迅速的評估,縮短設計週期、減少產品上市時間。

Macroflow各個元件資料庫

易建立的網路模型

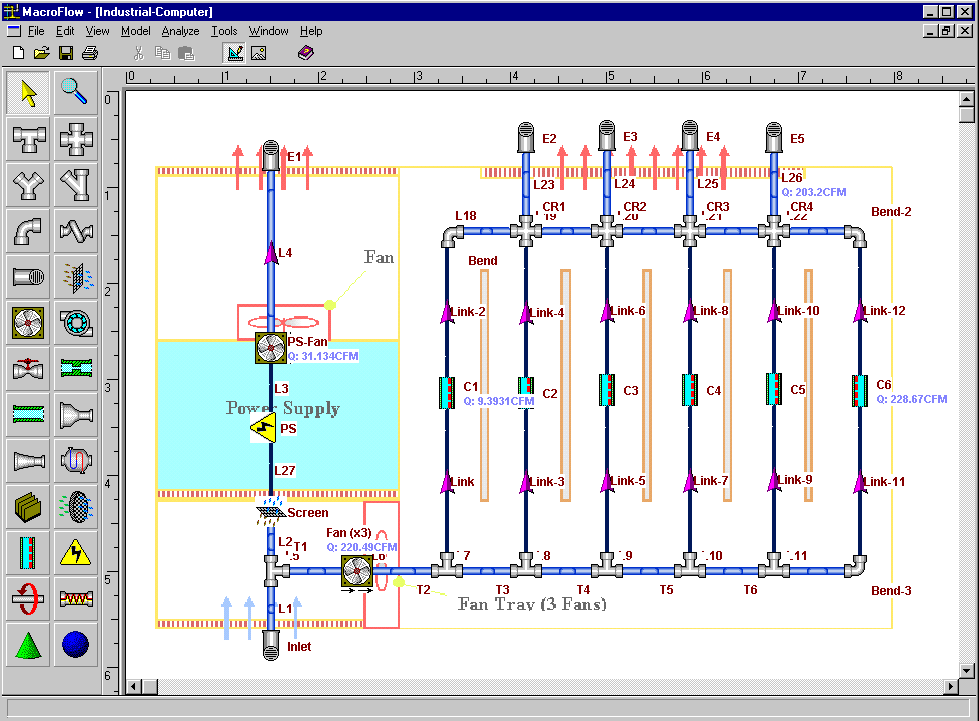

MacroFlow 圖形化的操作介面,能方便、快速的建立電子系統網路模型。
– 簡易的圖形介面,讓人透過圖形化元件與線路建構一個流網路
– 圖形元件透過不同詳細設定可應用於模擬多種電子零件
– 內建範本與連接多種網路功能,讓使用上快速、簡便更有效率

流與熱模型設定

完善的元件庫


MacroFlow 提供了完善且允許自定的元件庫,能夠用來分析電子系統散熱。

– 標準元件:管路、流體區域、孔道,能用來建立流體路徑

– 電子散熱元件:散熱鰭片、過濾器、風扇、泵浦,用來表示散熱的零件

– 用戶自訂的元件與熱流屬性,可被儲存在可定義的資料庫內

PCB 元件設定介面
Macroflow 鼓風機與風扇P-Q曲線設定介面

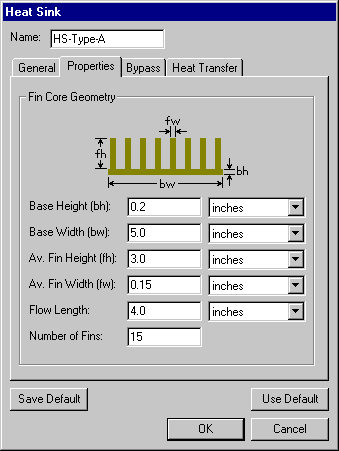

散熱鰭片設定介面

快速且可靠的解決方案 與 多樣化的後處理

MacroFlow 透過穩定、有效率的熱、流、壓力網路技術來求解,即使非常複雜的題目,在個人電腦上也只需要幾秒就能解完。

熱與流的結果能夠以下列方式呈現:

– 各零件數值的條型圖比較
– 匯出到試算表中,方便計算數值
– 直接顯示結果於網路模型上
– 以顏色表示數值的流體流動動畫

各種應用- 水冷熱流分析

MacroFlow 用來分析開放與非開放式流體冷
卻系統是非常實用的,它已被廣泛應用於:
– 個人電腦
– 伺服器
– 超級電腦
– 室內、室外電信機櫃
– 空調、管路
– 水冷設備

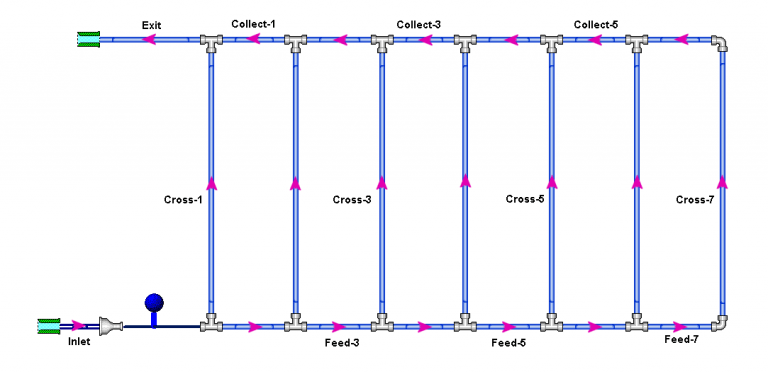

Macroflow 用於水冷系統應用
快速鍵購水冷系統分析模型

Macroflow 優勢

易用、快速、準確使得MacroFlow在大型或系統級設備應用方面表現傑出,它最大強項在於:
– 短期內預測各元件效能極限
– 快速找出多種方案中的最佳設計
– 方便及精凖的定義風扇、濾網、鰭片…等元件數值
– 快速評估所有可能性設計
– 可與一般CFD工具互補
MacroFlow能在設計初期就提供您協助,縮短整體設計週期且提升產品品質。
